• Opciones Disponibles: Operación anillo (obligatoria bajo las normas K de CFE) u operación radial. lnterruptor termomagnético (breaker) opcional para protección del devanado secundario. Tanque de acero al carbón o de acero inoxidable.

• Tipos de Enfriamiento: Estándar (65ºC) o Tipo Costa-Cálido (55ºC).

• Normas: NOM-002-SEDE, NMX-J-285-ANCE, NMX-J-123-ANCE, NMX-J-169- ANCE, CFE-K0000-04.

Los transformadores tipo pedestal monofasico los distribuimos en marca PROLEC, IG IRAPUATO, COOPER EMSA, IUSA, CONTINENTAL ELECTRIC y RTE

QUE SON LOS TRANSFORMADORES MONOFASICOS?

Los transformadores monofásicos tipo pedestal se utilizan en redes eléctricas de distribución subterránea y se instalan a la intemperie.

Estos transformadores son seguros, compactos, estéticos e incluyen diversos elementos de protección para aseguramiento del equipo y de las redes eléctricas. En la mayoría de los casos, su uso es residencial (fraccionamientos) y pasarán a ser propiedad de CFE. Para ello, deben cumplir con las normas CFE K-0000-04.

Aplicaciones:

Optimización de la confiabilidad, seguridad y la estética en:

• Fraccionamientos residenciales.

• Desarrollos turísticos.

• Centros comerciales.

• Centros recreativos.

• Hoteles.

Ventajas

• Mayor seguridad.

• El índice de fallas disminuye al máximo.

• Mayor plusvalía para la propiedad.

• Eliminación de contaminación visual.

• Facilidad de acceso.

Características Básicas

• Normas de fabricación: NOM-002-SEDE, NMX-J-285-ANCE, NMX-J-123-ANCE, NMX-J-169-ANCE, CFE-K0000-04.

• 55º C de elevación de temperatura con capacidad térmica de los aislamientos de 65ºC.

• Interruptores térmico o termomagnético opcionales.

• Cambiador de derivaciones de operación exterior opcional.

• Frente muerto.

• Boquillas de media tensión tipo pozo.

• Boquillas de baja tensión tipo espada o tipo muelle.

• Fusible de expulsión conectado en serie con un fusible limitador de corriente.

• Indicador de falla opcional.

• Gabinete cerrado.

• Cerradura con provisión para candado.

• Tapa del tanque soldada.

• Mantenimiento mínimo por contaminación.

• Tanque de acero al carbón o acero inoxidable.

• Garantía: 12 a 72 meses contra defectos de fabricación (depende de cada fabricante).

• Cambiador de derivaciones de operación externa sin carga.

• Bisagras de acero inoxidable.

• Boquillas de media y baja tensión desmontables.

• Empaques de material elastomérico compatibles con el líquido aislante.

• Tapón combinado para drenaje o muestreo.

• Recubrimiento anticorrosivo para la base: alquitrán de hulla.

Características de los Accesorios Incluídos

• Cambiador de derivaciones de operación externa sin carga.

• Bisagras de acero inoxidable.

• Boquillas de media y baja tensión desmontables.

• Empaques de material elastomérico compatibles con el líquido aislante.

• Tapón combinado para drenaje o muestreo.

• Recubrimiento anticorrosivo para la base: alquitrán de hulla.

Pruebas Aplicables

• Cortocircuito.

• Impulso por rayo normalizado.

• Elevación de temperatura de los devanados.

• Relación de transformación y polaridad.

• Resistencia óhmica de los devanados.

• Resistencia de los aislamientos.

• Factor de potencia.

• Resistencia de anillos (contactos).

• Pérdidas en vacío y corriente de excitación.

• Pérdidas debidas a la carga e impedancia.

• Potencial aplicado.

• Potencial inducido.

Pruebas prototipo.

Fuente de información

Transformadores tipo pedestal, que son, tipos, venta y precios

Que son los transformadores pedestales?

Los transformadores trifasicos tipo pedestal se utilizan en redes eléctricas de distribución subterránea y se instalan a la intemperie. Son equipos seguros, compactos, estéticos e incluyen diversos elementos que protegen al equipo y a las redes eléctricas.

Estos transformadores pueden usarse en forma privada residencial, comercial o industrial. Para estos usos, aplican las normas NMX-J-285. Así mismo, estos transformadores pueden cederse a la CFE en aplicaciones residenciales o comerciales cuando se fabrican bajo las normas CFE K-0000-07 o CFE K-0000-08.

Capacidades y voltajes de los transformadores pedestales:

Transformadores Monofásicos Tipo Pedestal:

• Capacidades: 15 KVA. 25 KVA. 37.5 KVA. 50 KVA. 75 KVA. 100 KVA. 167 KVA.

• Tipos de Operación: Operación radial. Operación anillo.

• Voltaje Primario: 13200 V. 13200YT/7620 V. 23000 V. 22860YT/13200 V. 33000 V. 33000YT/19050 V. 34500/19919 V.

• Voltaje Secundario: 120/240 V. 240/480 V.

• Opciones de Tanque: Acero al carbón. Acero inoxidable.

• Material de los Devanados: Aluminio. Cobre.

• Opciones de Aceite: Aceite dieléctrico mineral. Aceite dieléctrico vegetal.

• Opciones de Protección: Interruptor termomagnético integrado. Interruptor termomagnético no integrado.

• Normas Aplicables: CFE K0000-04 (Norma K). NMX-J-285-ANCE.

• Marcas: PROLEC. IG. CONTINENTAL ELECTRIC. RTE. IMEM.

• Tipos de Enfriamiento: Estándar (65ºC) o Tipo Costa-Cálido (55ºC).

Los transformadores trifasicos tipo pedestal los distribuimos en marca PROLEC, IG, Continental Electric, Zetrak, RTE

TRANSFORMADORES TIPO PEDESTAL

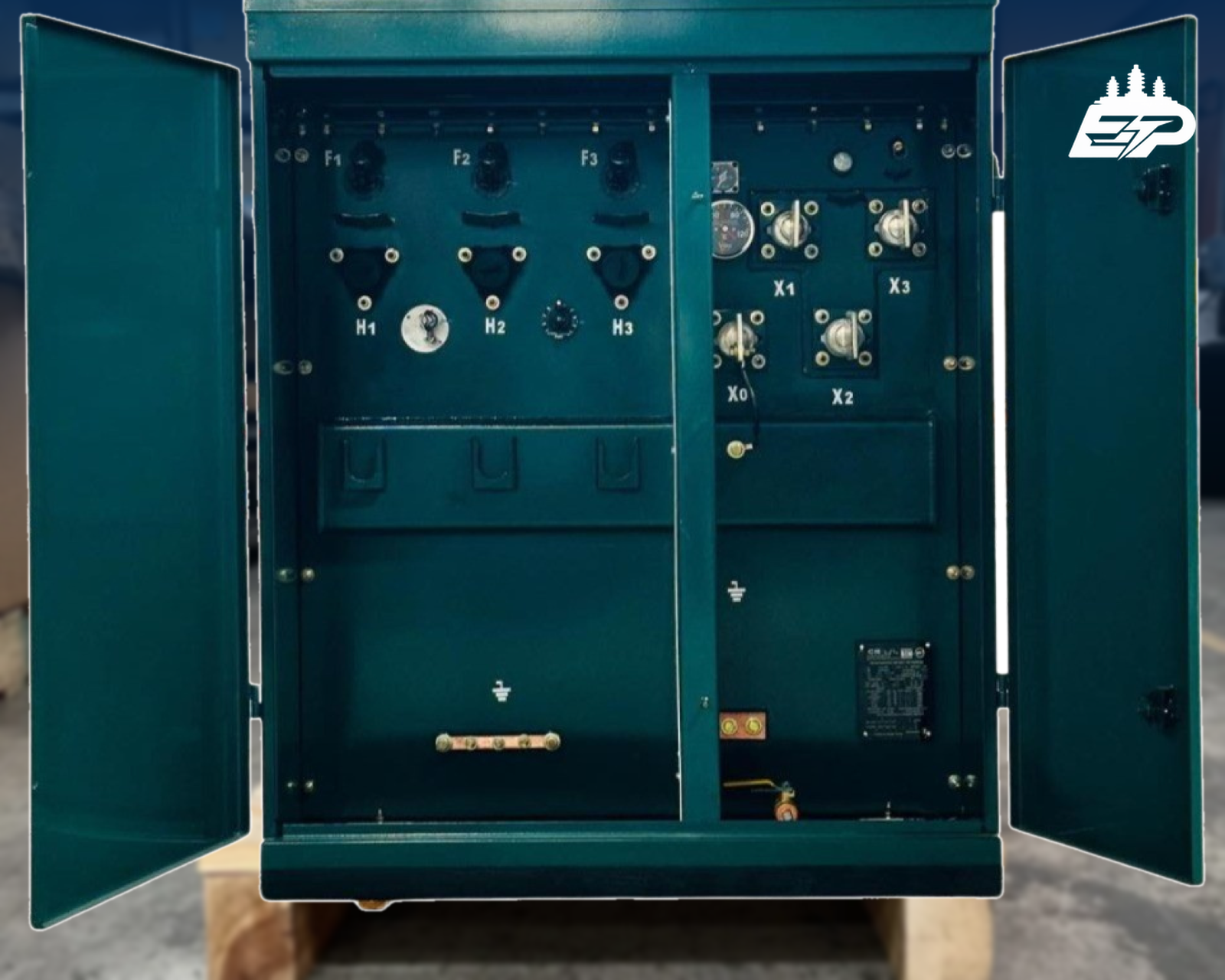

Transformadores Trifásicos Tipo Pedestal:

• Capacidades: 15 KVA. 30 KVA. 45 KVA. 75 KVA. 112.5 KVA. 150 KVA. 225 KVA. 300 KVA. 500 KVA. 750 KVA. 1000 KVA. 1250 KVA. 1500 KVA. 1750 KVA. 2000 KVA. 2500 KVA. 3000 KVA. 3500 KVA. 4000 KVA. 4500 KVA. 5000 KVA.

• Tipos de Operación: Operación radial. Operación anillo.

• Voltajes Primarios: 4160 V. 13200 V. 13200YT/7620 V. 23000 V. 22860YT/13200 V. 33000 V. 33000YT/19050 V. 34500/19919 V.

• Voltajes Secundarios: 220/127 V. 380/220 V. 440/254 V. 460/266 V. 480/277 V. 4160/2404 V.

• Conexiones de los Devanados: Delta-Estrella. Estrella-Estrella. Delta-Delta. Estrella-Delta.

• Opciones de Tanque: Acero al carbón. Acero inoxidable.

• Material de los Devanados: Aluminio. Cobre.

• Opciones de Aceite: Aceite dieléctrico mineral. Aceite dieléctrico vegetal.

• Opciones de Protección: Interruptor termomagnético integrado. Interruptor termomagnético no integrado.

• Normas Aplicables: CFE K0000-07. CFE K0000-08 (Norma K). NMX-J-285-ANCE.

• Marcas: PROLEC. IG. CONTINENTAL ELECTRIC. ZETRAK. RTE. IMEM.

Aplicaciones:

Optimización de la confiabilidad, seguridad y la estética en:

• El transformador tipo pedestal trifásico está diseñado para operar a la intemperie.

• Habitualmente se monta sobre una base de concreto y tiene integrado un gabinete a prueba de vandalismo que contiene los accesorios y las terminales de conexión.

• Desarrollos comerciales.

• Desarrollos turísticos.

• Edificios de oficinas y/o residenciales.

• Hoteles.

• Hospitales.

• Parques eólicos.

• Pequeña y mediana industria bajo el concepto de subestaciones compactas.

• Universidades.

Ventajas

• Máxima reducción de fallas en el suministro del servicio.

• Requerimiento mínimo de espacio.

• Alta seguridad: no presenta partes energizadas accesibles a las personas y puede instalarse en lugares públicos con acceso restringido.

• Constituye una subestación completa.

• Mantenimiento mínimo por contaminación.

• 100% autoprotegido.

• Facilidad de restablecimiento del servicio eléctrico después de una falla en el devanado secundario (cuando incluye interruptor termomagnético integrado).

• Desconexión de la alimentación primaria en forma rápida y segura.

• Aspecto estético agradable.

Características

• Accesorios tipo frente muerto (carentes de energía).

• Operación Radial o Anillo.

• Conexión Delta o Estrella en el devanado de alta tensión.

• Cambiador de derivaciones para operación exterior.

• Boquillas de alta tensión tipo Pozo de 200 A o tipo Perno de 600 A.

• Sobre-elevación de temperatura de 65ºC o 55ºC para los diseños tipo cálido o costa.

• Enfriamiento en aceite mineral a través de convección natural de aire (ONAN). También se fabrican con líquido aislante biodegradable y/o de alto punto de inflamación.

• Tanque y gabinete de acero al carbón o de acero inoxidable (opcional).

• Uso de pintura en polvo color verde.

Accesorios Incluídos

• Accesorio Fusible limitador de corriente de rango parcial (instalación interna).

• Incluye Fusible de expulsión (accesible desde el exterior).

• Fusible limitador de corriente de rango completo (accesible desde el exterior).

• Fusible de aislamiento (interno).

• Seccionador de 2 o 4 posiciones operable bajo carga.

• Interruptor térmico o termomagnético (aplica a transformadores de hasta 500 KVA).

• Indicadores de nivel y temperatura del líquido aislante (225 KVA o mayores).

• Provisión para manovacuómetro (225 KVA o mayores).

• Registro de mano.
